Beschreibung

Eigenschaften:

• Maximalstrom 32A, Stand-by-Verlust nur 0,5 Watt
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief

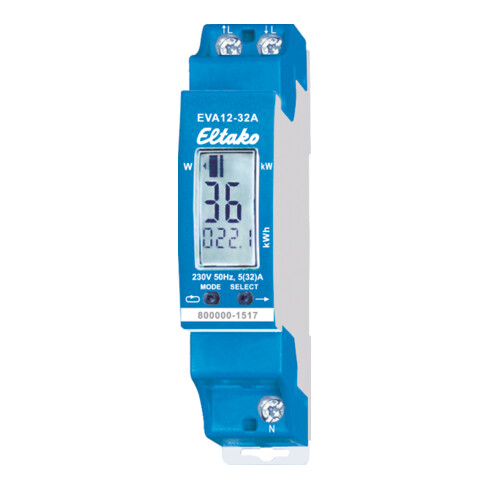

• Die Energieverbrauchsanzeige EVA12 misst die Wirkenergie wie ein Wechselstromzähler anhand des zwischen dem Eingang und Ausgang fließenden Stromes und speichert den Verbrauch in nicht­flüchtige Speicher
• Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen
• Die Genauigkeit entspricht wie bei allen Eltako-Wechselstromzählern der Klasse B bei MID (1%), der Anlaufstrom beträgt 20mA
• Damit reproduziert die Energieverbrauchsanzeige genau die Messung des an anderer Stelle des Gebäudes installierten Zählers für die Stromabrechnung
• Das Anzeigedisplay ist in 3 Felder aufgeteilt
• Feld 1: Diese Anzeige bezieht sich auf den aufgelaufenen Wert in Feld 3. IIII langsam nach rechts laufend=Feld 3 zeigt den aufgelaufenen Verbrauch seit Reset
• Dies ist die Normalanzeige
• S01=Feld 3 zeigt den Verbrauch letzte volle Stunde bis S24=vor 24 Stunden
• T01=Feld 3 zeigt den Verbrauch letzter voller Tage bis T31=vor 31 Tagen
• M01=Feld 3 zeigt den Verbrauch letzter voller Monate bis M12=vor 12 Monaten
• J01=Feld 3 zeigt den Verbrauch letztes volles Jahr bis J24=vor 24 Jahren
• Feld 2: Momentanwert des Stromverbrauches (Wirkleistung) in Watt (W) bzw. Kilowatt (kW)
• Die Anzeigepfeile links und rechts zeigen die automatische Umschaltung W und kW an
• Feld 3: Aufgelaufener Wert in kWh
• Anzeige bis 9,999kWh mit 3 Nachkommastellen, ab 10kWh mit 1 Nachkommastelle und ab 1000kWh ohne Nachkommastelle
• Mit der linken Taste MODE wird in den Anzeigemöglichkeiten geblättert und diese werden im Feld 1 angezeigt: S01, T01, M01 und J01 wie oben beschrieben
• Zuletzt folgt mit Drücken von MODE das Landeskürzel der eingestellten Sprache
• D für deutsch, GB für englisch und F für französisch
• Mit der rechten Taste SELECT wird innerhalb der Anzeigemöglichkeiten mit jedem Drücken die angezeigte Zahl um 1 erhöht und der entsprechende Wert im Feld 3 angezeigt
• Aus der letzten vollen Stunde wird so die vorletzte Stunde usw. Wurde mit MODE die aktive Sprache gewählt, so kann mit SELECT auf eine andere Sprache umgeschaltet werden
• Wird die neue Spracheinstellung mit MODE verlassen, ist diese aktiv
• 20 Sekunden nach der letzten MODE- bzw. SELECT-Betätigung und wenn beide Tasten kurz gleichzeitig gedrückt werden, springt das Programm automatisch in die Normalanzeige zurück
• Reset: Um das Speichern der Werte stundengenau zu beginnen, empfiehlt sich ein Reset zu einem günstigen Zeitpunkt nach der Installation
• Hierzu die Tasten MODE und SELECT gleichzeitig 3 Sekunden gedrückt halten, bis RES im Feld 1 erscheint
• Wird nun SELECT kurz gedrückt, werden alle Speicher auf Null gesetzt
• Danach geht das Programm automatisch in die Normalanzeige zurück
• Fehlermeldungen: Bei falscher Stromrichtung wird F01 im Display angezeigt
• Sinkt die Spannung unter 170V, wird F02 im Display angezeigt

EAN/GTIN: 04010312500828
