Beschreibung

Eigenschaften:

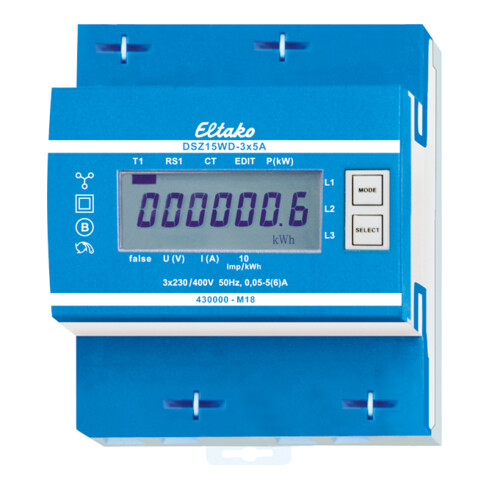

• Wandler-Drehstromzähler mit setzbarem Wandlerverhältnis und MID
• Maximalstrom 3x5A, Stand-by-Verlust nur 0,5 Watt je Pfad
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten=70mm breit, 58mm tief
• Genauigkeitsklasse B (1%)
• Mit S0-Schnittstelle
• Dieser Drehstromzähler misst die Wirkenergie anhand der durch die Wandler fließenden Ströme
• Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt
• Es können 1, 2 oder 3 Wandler mit Sekundärströmen bis zu 5A angeschlossen werden
• Der Anlaufstrom beträgt 10mA
• Der N-Anschluss muss vorhanden sein
• Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden
• Der Leistungsbezug wird mit einem 10-mal je kWh blinkenden Balken im Display angezeigt
• Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird
• Zunächst schaltet sich die Hintergrundbeleuchtung ein
• Danach können die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden
• Außerdem kann des Wandlerverhältnis eingestellt werden
• Ab Werk ist es mit 5:5 eingestellt und mit einer Brücke über die mit JUMPER gekennzeichneten Anschlussklemmen verriegelt
• Das Wandlerverhältnis wird durch Entfernen der Brücke und Neueinstellung gemäß Bedienungsanleitung dem installierten Wandler angepasst
• Danach wird es mit der Brücke wieder verriegelt
• Einstellbar sind die Wandlerverhältnisse 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 und 1500:5. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung werden false und der entsprechende Außenleiter im Display angezeigt
• Achtung! Vor Arbeiten an den Stromwandlern die Spannungspfade des Zählers freischalten

EAN/GTIN: 04010312501641
