Beschreibung

Produktinformationen „SAT Multischalter 5 Eingänge / 12 Ausgänge“

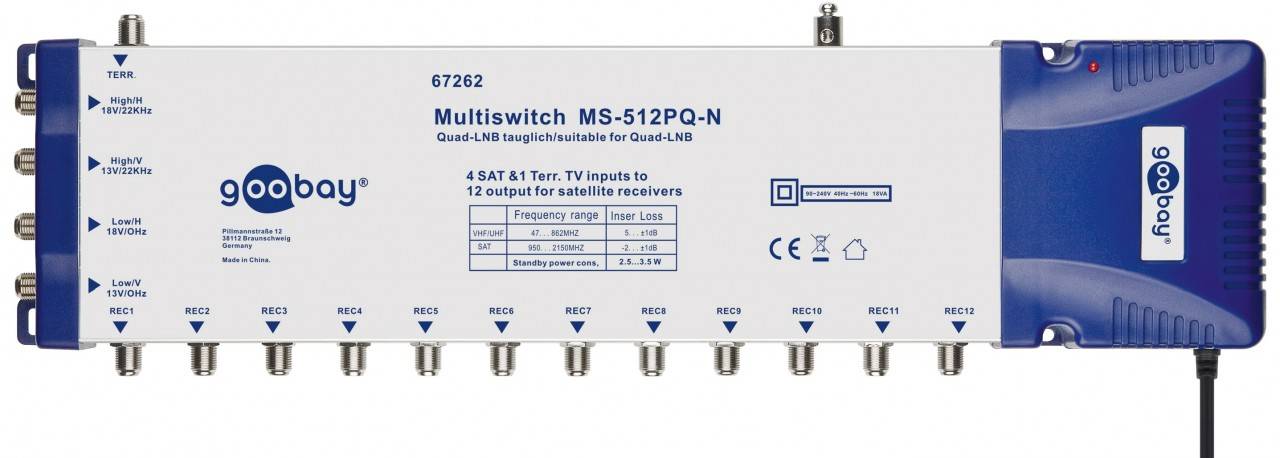

SAT Multischalter 5 Eingänge / 12 Ausgänge

– kompatibel mit einem Quad- oder Quattro-LNB
– eingebauter 22 kHz Generator
– geeignet für DVB-S und DVB-S2 (4K/HDTV/3D)
– zusätzlicher terrestrischer Antenneneingang (DVB-T/DVB-T2 HD)
– integriertes Netzteil mit Eurostecker

Technische Daten

Anschlüsse
Anschluss. Typ F-Buchse
Geräte-Anschlüsse
max. Teilnehmer 12 Stk.
Eingang. Typ F-Buchse
Eingang. Spannung 230 V (AC)
Ausgang. Typ F-Buchse

Schaltbefehle 13/22 V/kHz
Schaltspannung 15 ± 0.5 V
LNB-Stromversorgung 1000 mA

Eingang. Anzahl 5 Stk.
Ausgang. Anzahl 12 x out

Signalübertragung
Übertragungsarten DVB-S. DVB-S2. DVB-T
Frequenzbereich SAT 950 – 2.150 MHz
Polarisationsentkopplung SAT 28 – 30 dB
Ausgangspegel SAT (nach EN50083-3) 100 – 101 dBµV
Rückflussdämpfung SAT Eingänge 10 – 11 dB
Rückflussdämpfung SAT Ausgänge 9 – 10 dB
Frequenzbereich terrestrisch 47 – 862 MHz
Anschlussdämpfung terrestrisch -1 – 0 dB
Polarisationsentkopplung terrestrisch 30 dB
Ausgangspegel terr. (nach EN50083-3) 83 – 85 dBµV
Rückflussdämpfung terr. Eingänge 12 dB
Rückflussdämpfung terr. Ausgänge 9 – 10 dB

Allgemein
Farbe Blau. Silber
Material Kunststoff. Metall
Kennzeichnungen CE. WEEE
Breite 465 mm
Höhe 70 mm
Tiefe 120 mm
Garantie 2 Jahre
