Beschreibung

Eigenschaften:

• Wandausleger, sehr schwere Ausführung, zur Wandmontage, erforderliches Befestigungszubehör für Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen
• Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund (min. Beton C20/25) und Verwendung des Dübels DAZ 16X25 im ungerissenen Beton unter Berücksichtigung des Zulassungsbescheides ETA-18/0542. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen

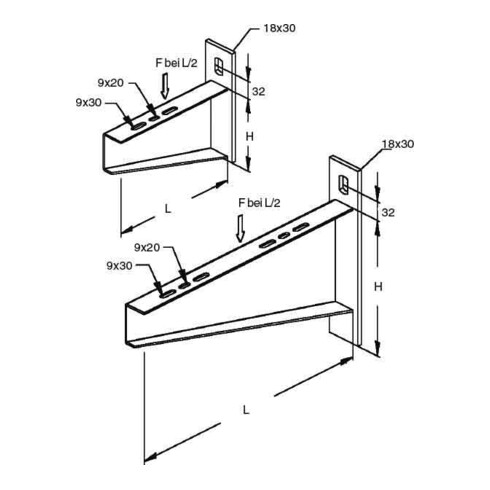

• Abmessungen (ca. Maße) Auflagehöhe H: 108 mm Auflagelänge L: 330 mm Tragfähigkeit F bei L/2: 10 kN im System geprüft, gilt für den Ausleger unabhänging von der Verankerung
• Tragfähigkeit F2 bei L/2: 10 kN im System geprüft, gilt für mittige Lasteinleitung und in Verbindung mit Dübel DAZ 16X25. Bei abweichenden Lasteinleitungen (asymmetrische Lasteinleitung) ist eine Formel zur Errechnung der Tragfähigkeit anzuwenden bitte kontaktieren Sie uns bei Bedarf
• Werkstoff Ausleger: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

EAN/GTIN: 04013339189229
