Beschreibung

Eigenschaften:

• Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 6040/…, für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen
• Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden
• VDE zertifiziert! für Ausleger: KTAL..
• KTAM..
• KTA..
• KTAS..

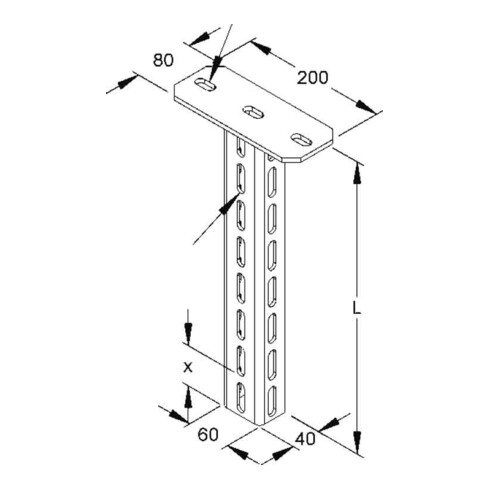

• Abmessungen (ca. Maße) Kopfplatte L x B x t: 200 x 80 x 6 mm Befestigungslochung: 13 x 28 mm mittiger Abstand: 152 mm U-Profil: 40 x 60 x 40 mm Materialstärke t: 4 mm dreiseitige Profillochung, einreihig: 13 x 40 mm mittiger Abstand: 50 mm Gesamtlänge L: 2006 mm Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

EAN/GTIN: 04013339891580
