Beschreibung

Eigenschaften:

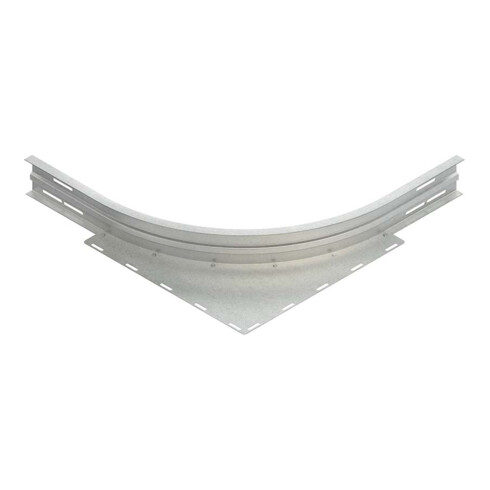

• Eckanbaustück, mit gesicktem, rundem und ungelochtem Seitenholm, mit Verbinderlochung für den Anschluss, sowie eingenietetem Auflageblech, für Weitspannkabelrinnen und Weitspannkabelleitern, zur kostengünstigen Herstellung von 90°Eck- und T-Verbindungen, breitenunabhängiges Bauteil zur Kombination unterschiedlicher Breiten und Abgänge und zur flexibleren Gestaltung der Trassenwege bei der Montage vor Ort, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör
• Der Formstückradius ist so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann
• Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden
• Verwendbar für: Weitspannkabelrinne WRL 105..
• Weitspannkabelrinne WRU 105..
• Weitspannkabelleiter WSL 105..
• Abmessungen (ca. Maße) Höhe H (lichtes Innenmaß): 106,5 mm Abmessungen außen: 750 mm Innenholmradius R: 500 mm Werkstoff: Stahl, bandverzinkt nach DIN EN 10346

EAN/GTIN: 04013339949250
