Beschreibung

Eigenschaften:

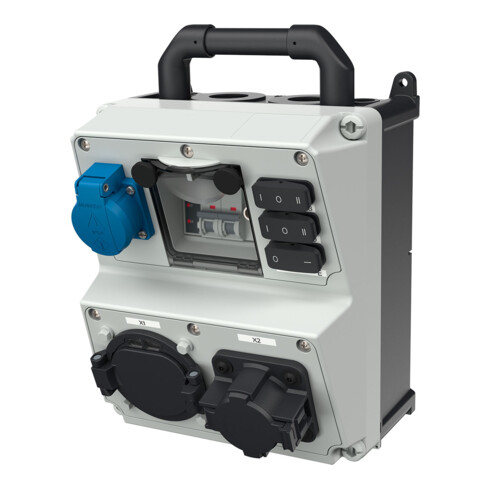

• MENNEKES Pruefbox Generation 3 zur Funktionsueberpruefung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Pruefbox ist kann das fest angeschlagene Ladekabel (Typ 1 oder 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Pruefkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden
• Ein Pruefkabel liegt der Pruefbox nicht bei, kann bei Bedarf aber separat bestellt werden
• Formschoenes, robustes Kunststoff Gehaeuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Aussen-u
• Innenbefestigung Schutzgrad IP 20 Abmessungen 260 x 225 x 190 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestueckung/Absicherung: 1 Schutzkontakt-Steckdose 1 LS-Schalter 10 1p+N B 1 Fahrzeugladestecker Typ 1 20A Mode 3 mit Klappdeckel 1 Fahrzeugladestecker Typ 2 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Wipp-Schalter 1 Drehstrommessrelais 1 BNC-Buchse Widerstands-Dioden-Kombination Folgende Pruefungen koennen durchgefuehrt werden: 1. Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen Laden mit und ohne Lueftungsanforderung State C /D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Drehstrommessrelais mit Signalleuchten zur Kontrolle der Phasen, des Rechtsdrehfeldes und der Aussenleiterspannungen gegen den Neutralleiter 5. Pruefen von Zaehlern durch Anschluss einer Wechselstromlast an die Schutzkontakt-Steckdose 6. BNC Buchse zum Anschluss eines Oszilloskops Kann zur Kontrolle des CP-Signals genutzt werden

EAN/GTIN: 04015394281535
