Beschreibung

Eigenschaften:

• Nur geeichte Zähler sind nach Paragraph 25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen
• Nichtbeachtung ist eine Ordnungswidrigkeit nach Paragraph 19. Maximalstrom 32A, Stand-by-Verlust nur 0,4 Watt
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief
• Genauigkeitsklasse B (1%)
• Mit S0-Schnittstelle

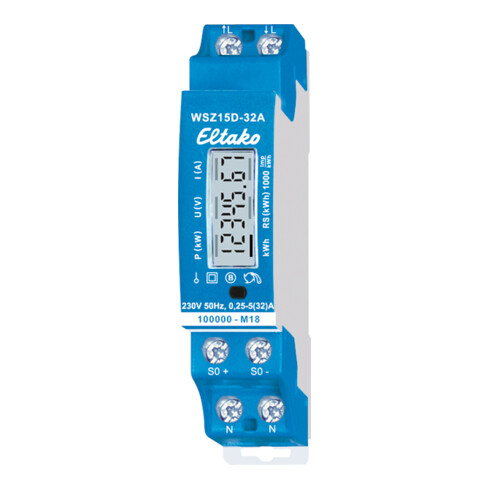

• Dieser Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Eingang und dem Ausgang fließenden Stromes
• Der Eigenverbrauch von nur maximal 0,4 Watt Wirkleistung wird nicht gemessen und nicht angezeigt
• Es kann 1 Außenleiter mit einem Strom von bis zu 32A angeschlossen werden
• Der Anlaufstrom beträgt 2OmA
• Bei einer zu erwartenden Belastung von mehr als 50%ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten
• ggf. das Distanzstück DS12 verwenden
• Zwei N-Klemmen für die sichere Querverdrahtung mehrerer Zähler
• Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden
• Hierzu die Taste drücken
• Unterhalb des Displays befindet sich eine Taste, mit welcher gemäß Bedienungsanleitung im Menü geblättert wird
• Zunächst schaltet sich die Hintergrundbeleuchtung ein
• Danach können die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Wirkleistung, Spannung und Strom angezeigt werden
• Der Leistungsbezug wird mit einem 1000-mal je kWh blinkenden Balken im Display angezeigt
• Fehlermeldung: Bei einem Anschlussfehler blinkt die Hintergrundbeleuchtung des Displays.

EAN/GTIN: 04010312501627
