Beschreibung

Eigenschaften:

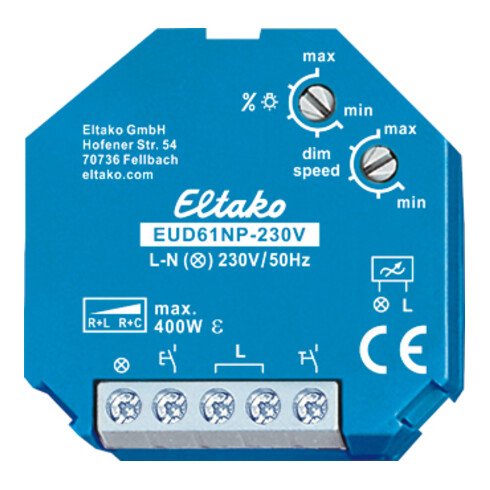

• Universal-Dimmschalter 230V ohne N-Anschluss
• Ohne N-Anschluss, Power MOSFET bis 400W
• Stand-by-Verlust nur 0.5 Watt
• Mit Steuereingängen für Lichttaster und Lichtschalter
• Für Einbaumontage
• 45mm lang, 45mm breit, 18mm tief
• Universal-Dimmschalter für R-, L- und C-Lasten bis 400W, abhängig von den Lüftungsverhältnissen
• Automatische Erkennung der Lastart R+L oder R+C
• Für Energiesparlampen ESL und 230V-LED-Lampen nicht geeignet, bitte EUD61NPL oder den Dimmer EUD61NPN mit N-Anschluss verwenden
• Steuerspannung 230V
• Mindestlast 40W
• Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung
• Mit dem%-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden
• Mit dem dim speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden
• Gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert
• Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert
• Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung
• Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert
• Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet
• Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung
• Für den Fall, dass Lichtschalter nicht durch Lichttaster ersetzt werden können, ist ein eigener Steuereingang für Lichtschalter vorhanden: Wird der geschlossene Schalter wieder kurz geöffnet, dann wird gedimmt, bis er erneut kurz geöffnet wird
• Ein Wechsel der Dimmrichtung erfolgt automatisch an den beiden Scheitelpunkten
• Zusätzlich kann die Richtung gewechselt werden, indem der Schalter zweimal kurz geöffnet wird
• Mit Kinderzimmerschaltung (nur bei Ansteuerung mit Taster): Beim Einschalten mit längerer Tasterbetätigung wird nach ca. 1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern
• Mit Schlummerschaltung (nur bei Ansteuerung mit Taster): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet
• Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden
• Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden
• Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung
• Ohne N-Anschluss, daher zur Montage direkt hinter dem Lichttaster oder Lichtschalter geeignet, auch wenn keine N-Leitung vorhanden ist
• L-Lasten (induktive Lasten, z. B. gewickelte Transformatoren) und C-Lasten (kapazitive Lasten, z. B. elektronische Transformatoren) dürfen nicht gemischt werden
• R-Lasten (ohmsche Lasten, z.B. 230V-Glüh- und Halogenlampen) können beliebig zugemischt werden.

EAN/GTIN: 04010312108062
