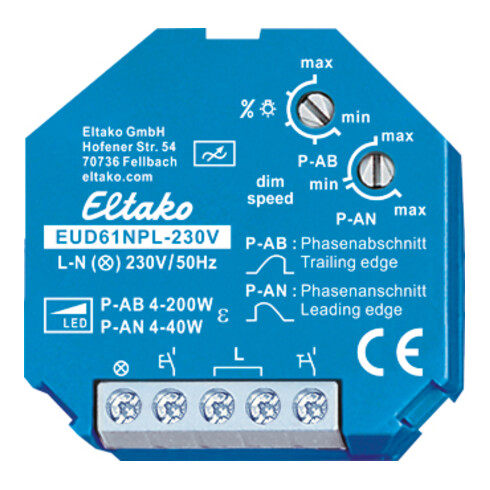

Beschreibung

Eigenschaften:

• Ohne N-Anschluss, Power MOSFET bis 200W
• Stand-by-Verlust nur 0,5 Watt
• Mit Steuereingängen für Lichttaster und Lichtschalter
• Mindesthelligkeit, Betriebsart und Dimmgeschwindigkeit einstellbar
• Für Einbaumontage
• 45mm lang, 45mm breit, 18mm tief
• Universal-Dimmschalter für R und C-Lasten bis 200W, abhängig von den Lüftungsverhältnissen
• Dimmbare ESL und 230V-LED-Lampen in der Betriebsart Phasenabschnitt bis 200W bzw. in der Betriebsart Phasenanschnitt bis 40W, abhängig von den Lüftungsverhältnissen
• Bei dimmbaren 230V-LED-Lampen, welche auch im ausgeschalteten Zustand etwas leuchten, muss ein Grundlastelement GLE parallel zur Lampe geschaltet werden
• L-Lasten (induktive Lasten, z. B. gewickelte Transformatoren) dürfen nicht angeschlossen werden
• Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung
• Steuerspannung, Versorgungsspannung und Schaltspannung 230V
• Mindestlast 4W
• Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum maximalen Wert
• Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung
• Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory)
• Memory lässt sich durch dreimaliges Drehen des oberen Drehschalters bis zum Rechtsanschlag (max) ausschalten
• Dann können auch ESL geschaltet werden
• Memory wieder einschalten (Werkseinstellung) durch dreimaliges Drehen bis zum Linksanschlag (min)
• Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet
• Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung
• Mit dem oberen%-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden
• Mit dem unteren dim speed-Drehschalter wird zwischen der Betriebsart Phasenabschnitt (P-AB) oder Phasenanschnitt (P-AN) gewählt, die Dimmgeschwindigkeit eingestellt und gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert
• Für den Fall, dass Lichtschalter nicht durch Lichttaster ersetzt werden können, ist ein eigener Steuereingang für Lichtschalter vorhanden: Wird der geschlossene Schalter wieder kurz geöffnet, dann wird gedimmt, bis er erneut kurz geöffnet wird
• Ein Wechsel der Dimmrichtung erfolgt automatisch an den beiden Scheitelpunkten
• Zusätzlich kann die Richtung gewechselt werden, indem der Schalter zweimal kurz geöffnet wird
• Mit Kinderzimmerschaltung (nur bei Ansteuerung mit Taster): Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern
• Mit Schlummerschaltung (nur bei Ansteuerung mit Taster): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet
• Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden
• Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden
• Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung
• Ohne N-Anschluss, daher zur Montage direkt hinter dem Lichttaster oder Lichtschalter geeignet, auch wenn keine N-Leitung vorhanden ist.

EAN/GTIN: 04010312109618
