Beschreibung

Eigenschaften:

• 1 Schließer nicht potenzialfrei 10A/250V AC
• Mit Fensterkontakt
• 230V-LED-Lampen bis 100W, Glühlampen 2000W
• Stand-by-Verlust nur 0,5 Watt
• Für Einbaumontage
• 45mm lang, 45mm breit, 18mm tief
• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais
• Steuereingang mit intern erzeugter Kleinspannung 24V DC
• Mit einem Trenntrafo galvanisch getrennt von der Stromversorgung und dem Arbeitskontakt (PELV)
• Daher ist keine externe Kleinspannungs-Stromversorgung erforderlich
• Mit zwei L-Klemmen und 2 N-Klemmen für einfache und schnelle Installation
• Stromversorgung 230V

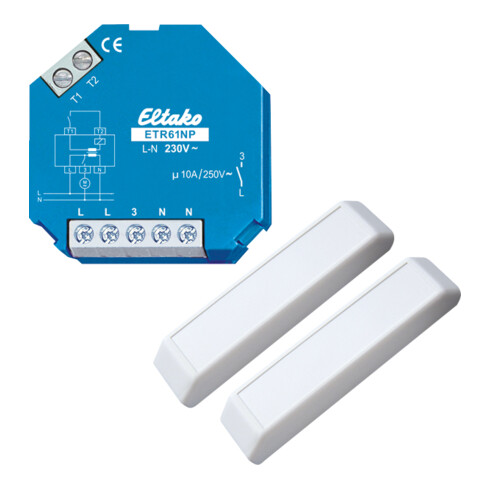

• Der beiliegende Fensterkontakt besteht aus einem Reedrelais mit Anschlussklemmen und einem Magneten
• Der normalerweise geschlossene Kontakt öffnet, sobald der Magnet näher als 25 mm gekommen ist
• An die Klemmen T1 und T2 des Trennrelais ETR61NP angeschlossen, wird die Stromversorgung eines Dunstabzuges zugeschaltet, solange das Fenster offen ist
• Das ETR61NP kann in die UP-Dose hinter die Steckdose für den Dunstabzug gelegt werden
• Montage des Fensterkontaktes FK: Auf der Gehäuse-Schmalseite die Einsätze heraushebeln
• Reedrelais anschließen und Gehäuse-Ausschnitt für die Leitung ausschneiden
• Beide Gehäuse maximal 15mm entfernt parallel ankleben und gegebenenfalls zusätzlich anschrauben
• In der Längsrichtung kann der Magnet gegenüber dem Reedrelais beliebig verdreht sein.

EAN/GTIN: 04010312205495
