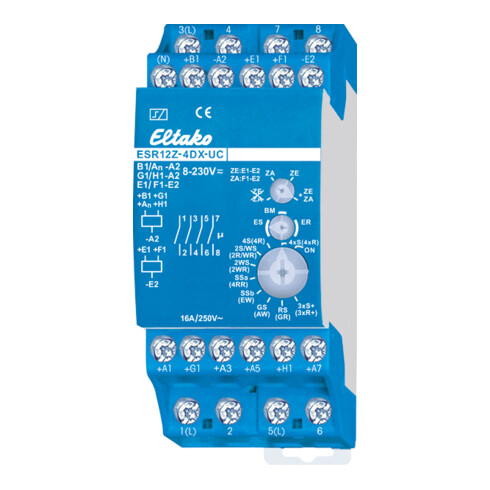

Beschreibung

Eigenschaften:

• Mit 4 unabhängigen Kontakten, je 1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W
• Stand-by-Verlust nur 0,03-0,4 Watt
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten=36mm breit, 58mm tief
• Mit der patentierten Eltako-Duplex-Technologie (DX) können 3 der 4 normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren
• Hierzu einfach den N-Leiter an die Klemme (N) und die Außenleiter an 1(L), 3(L) oder 5(L) anschließen, dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt
• Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt
• Örtliche Universal-Steuerspannung 8..230V UC
• Mit zusätzlichen Universalspannungs-Steuereingängen zentral ein und aus für 8..230V UC, von den örtlichen Steuereingängen galvanisch getrennt
• Mit zusätzlichen Gruppen-Steuereingängen ein und aus für 8..230V UC
• Gleiches Potenzial wie die örtlichen Steuereingänge
• Über die Gruppen-Steuereingänge können Gruppen dieser Stromstoßschalter in einer Zentralsteueranlage getrennt angesteuert werden
• Versorgungsspannung wie die örtliche Steuerspannung
• Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
• Nach der Installation die automatische kurze Synchronisation abwarten, bevor geschaltete Verbraucher an das Netz gelegt werden
• Zentralbefehle haben immer Vorrang, die örtlichen Steuereingänge sind während des Zentralbefehls gesperrt
• Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet
• Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentralsteuerung ausgenommen werden: ZE+ZA=zentral ein und zentral aus wirksam, ZE=nur zentral ein wirksam, ZA=nur zentral aus wirksam, ZE+ZA=keine Zentralsteuerung wirksam
• Mit dem mittleren Drehschalter werden für ES und ER die Funktionen des unteren Drehschalters vorgewählt
• Mit ER werden die Klammerfunktionen gewählt
• Wird BM gewählt kann mit einem Bewegungsmelder gesteuert werden, Funktion gemäß Bedienungsanleitung
• Nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet
• Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden
• Mit dem unteren Drehschalter kann zwischen 18 Funktionen gewählt werden: ON=Dauer EIN
• 4xS=4-fach-Stromstoßschalter mit je 1 Schließer, Steuereingänge A1, A3, A5 und A7. (4xR)=4-fach-Schaltrelais mit je 1 Schließer, Steuereingänge A1, A3, A5 und A7. 4S=Stromstoßschalter mit 4 Schließern
• (4R)=Schaltrelais mit 4 Schließern
• 2S/WS=Stromstoßschalter mit 3 Schließern und 1 Öffner
• (2R/WR)=Schaltrelais mit 3 Schließern und 1 Öffner
• 2WS=Stromstoßschalter mit 2 Schließern und 2 Öffnern
• (2WR)=Schaltrelais mit 2 Schließern und 2 Öffnern
• SSa=Serienschalter 2 + 2 Schließer mit Schaltfolge 0-2-2+4-2+4+6 Rückmeldung 8. (4RR)=Ruhestromrelais mit 4 Öffnern
• SSb=Serienschalter 2 + 2 Schließer mit Schaltfolge 0-2-2+4-2+4+6-2+4+6+8. (EW)=Einschalt-Wischrelais mit 3 Schließern und 1 Öffner, Wischzeit 1s
• GS=Gruppenschalter
• Schaltfolge 0-2-0-4-0-6-0 Rückmeldung 8. (AW)=Ausschalt-Wischrelais mit 3 Schließern und 1 Öffner, Wischzeit 1s
• RS=Schalter mit 4 Schließern, A1=Setz- und A3=Rücksetz-Steuereingang
• (GR)=Gruppenrelais 1 + 1 + 1 +1 Schließer
• 3xS+=3-fach Stromstoßschalter mit je 1 Schließer + Rückmeldung 8, Steuereingänge A1, A3 und A5. (3xR+)=3-fach Schaltrelais mit je 1 Schließer + Rückmeldung 8, Steuereingänge A1, A3 und A5

EAN/GTIN: 04010312108130
