Beschreibung

Eigenschaften:

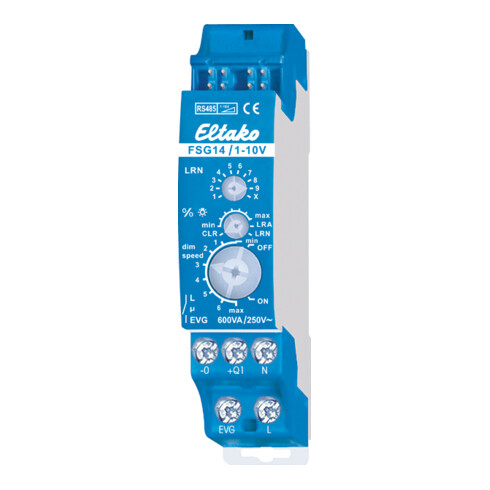

• Dimmschalter-Steuergerät für EVG 1-10V, 1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA
• Bidirektional
• Stand-by-Verlust nur 0,9 Watt
• Mindesthelligkeit und Dimmgeschwindigkeit einstellbar
• Mit Lichtszenensteuerung und Konstantlichtregelung
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief
• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais
• Schaltung im Nulldurchgang zur Kontaktschonung
• Der Leistungsbedarf der 12V DC-Versorgung beträgt nur 0,1W
• Auch zur Ansteuerung von LED-Konvertern mit passiver 1-10V Schnittstelle ohne Hilfsspannung bis zu 0,6mA
• Darüber mit Hilfsspannung
• Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory)
• Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet
• Anschluss an den Eltako-RS485-Bus
• Querverdrahtung Bus und Stromversorgung mit Steckbrücke
• Mit dem%Lampe-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden
• Mit dem dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden
• Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais am Ausgang EVG
• Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA
• Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
• Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird
• Die Taster können entweder als Richtungstaster oder als Universaltaster eingelernt werden: Als Richtungstaster befindet sich dann oben einschalten und aufdimmen sowie unten ausschalten und abdimmen
• Ein Doppelklicken oben löst das automatische Aufdimmen bis zur vollen Helligkeit mit dim-speed-Geschwindigkeit aus
• Ein Doppelklick unten löst die Schlummerschaltung aus
• Die Kinderzimmerschaltung wird mit dem oberen Taster ausgeführt
• Als Universaltaster erfolgt die Richtungsumkehr durch kurzes Loslassen des Tasters
• Mit Kinderzimmerschaltung und Schlummerschaltung
• Lichtweckerschaltung: Ein entsprechend eingelerntes Funksignal einer Schaltuhr­startet die Aufweckfunktion durch Einschalten der Beleuchtung mit geringster Helligkeit und langsamem Aufdimmen bis zur maximalen Helligkeit
• Durch kurzes Tasten (z. B. eines Funk-Handsenders) stoppt das Aufdimmen
• Kinderzimmerschaltung: Beim Einschalten mit längerer Tasterbetätigung (Universaltaster oder Richtungstaster oben) wird nach ca. 1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern
• Schlummerschaltung: (Universaltaster oder Richtungstaster unten): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet
• Die Dimmzeit von 30 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden
• Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden
• Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an

EAN/GTIN: 04010312313770
