Beschreibung

Eigenschaften:

• 1 Wechsler potenzialfrei 10A/250V AC
• 230V-LED-Lampen bis 200W, Glühlampen 2000W
• Stand-by-Verlust nur 0,05-0,5 Watt

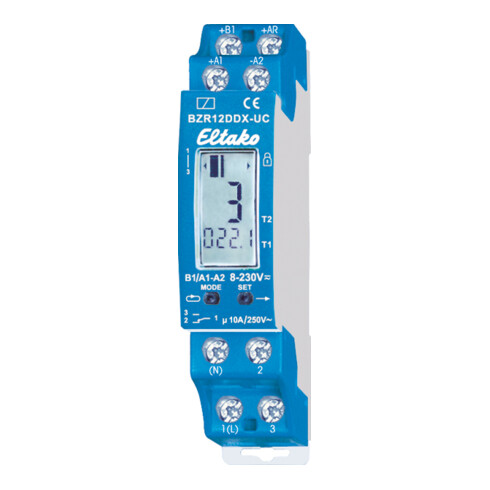

• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief
• Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise­potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren
• Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen, dadurch ergibt sich ein zusätz­licher Stand-by-Verlust von nur 0,1 Watt
• Sobald die Versorgungsspannung UC (8-253V AC oder 10-230V DC) an B1/A2 anliegt, kann der BZR12DDX eingestellt werden: Mit den überstehenden Tasten MODE und SET wird die Funktion ausgewählt: MODE kurz drücken läßt die zuletzt eingestellte Funktion (ab Werk BST=Betriebsstundenzähler) in Feld 1 blinken und mit SET kann nun auf IMP=Impulszähler bis 9999 Impulse sowie I10=Impulszähler x 10 bis 99990 Impulse umgeschaltet werden
• Bestätigung der gewählten Funktion mit MODE
• Funktion BST=Betriebsstundenzähler: Feld 3 zeigt die aufgelaufenen Betriebsstunden T1 bis 8760 Stunden=1 Jahr
• Bis 999,9 Stunden mit einer Nachkommastelle
• Feld 2 zeigt gegebenenfalls bis 99 aufgelaufene Betriebsjahre T2. Mit MODE kann die Alarmzeit AZT von 1 bis 9999 Stunden aktiviert werden, bei welcher der Relaiskontakt von 1-2 nach 1-3 umschaltet
• AZT blinkt und SET erhöht jeweils um 1 Stunde in Feld 3. Bei längerem Drücken verändert sich die Zeit schnell
• Loslassen und erneut länger Drücken ändert die Richtung
• Bestätigung der gewählten Zeit mit MODE
• Das Zeichen + in Feld 1 zeigt eine ein­gestellte Alarmzeit an
• AA blinkt und SET aktiviert (Anzeige AA+) bzw. deaktiviert (Anzeige AA) die automatische Alarmabschaltung
• Solange nun die Steuerspannung (=Versorgungsspannung) an A1 anliegt, werden die Betriebsstunden in Feld 3 gezählt und läuft in Feld 1 die Anzeige II langsam nach rechts
• Die Rest-Alarmzeit RZT in Stunden kann durch kurzes Drücken von SET in Feld 3 angezeigt werden
• Erneut SET drücken schaltet auf die Betriebsanzeige zurück
• Während eines Stromausfalles schaltet der Kontakt von 1-2 nach 1-3 um
• Er kann daher gegebenenfalls für eine Alarmmeldung genutzt werden
• Ist die Alarmzeit AZT erreicht, schaltet der Kontakt von 1-2 nach 1-3 um, blinkt SET in Feld 1 und beginnt in Feld 2 die Zeitanzeige der Alarmdauer von 0,1 Minuten (m) bis 99 Stunden (h)
• Die Kontaktstellung 1-3 wird mit einem Pfeil links in Feld 1 angezeigt
• Alarm quittieren: a) Ist die automatische Alarmabschaltung aktiviert (AA+), so schließt der Kontakt 1-3 nur 1 Sekunde und die Alarmzeit beginnt erneut
• b) Durch Anlegen der Steuerspannung +B1 an AR schaltet der Kontakt zurück, beim Wegnehmen der Steuerspannung von AR beginnt die Alarmzeit erneut
• c) Durch 3 Sekunden drücken der SET-Taste schaltet der Kontakt zurück, die Alarmzeit beginnt erneut und der Betriebsstundenzähler in Feld 3 läuft weiter wie auch bei a) und b)
• Reset des Betriebsstundenzählers vor einer Alarmmeldung durch 3 Sekunden Anlegen der Steuerspannung +B1 an AR oder 3 Sekunden gleichzeitiges Drücken der Tasten MODE und SET, die Anzeige RES in Feld 1 mit SET bestätigen
• Der Zähler wird auf 0 zurückgesetzt, die Alarmzeit jedoch nicht verändert
• Tastensperre einschalten durch kurzes gleichzeitiges Drücken von MODE und SET
• Die blinkende Anzeige LCK mit SET bestätigen verriegelt die Tasten und zeigt dies mit einem Pfeil in Feld 1 in Richtung des aufgedruckten Schlosssymboles an
• Tastensperre ausschalten durch 2 Sekunden gleichzeitiges Drücken von MODE und SET
• Die blinkende Anzeige UNL mit SET bestätigen entriegelt wieder
• Funktion IMP=Impulszähler und Funktion I10=Impulszähler x 10: Feld 3 zeigt die aufgelaufenen Impulse T1 bis 9999 (99990) Impulse
• Mit MODE kann die Alarm-Impulszahl AIZ aktiviert werden, bei welcher der Relaiskontakt von 1-2 nach 1-3 umschaltet
• AIZ blinkt und SET erhöht jeweils um 1 Impuls in Feld 3

EAN/GTIN: 04010312603161
