Beschreibung

Eigenschaften:

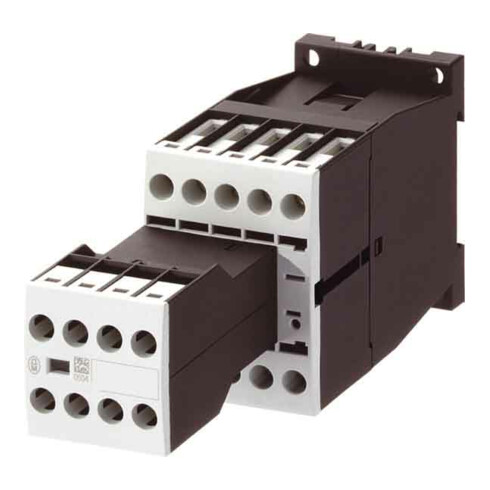

• Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 – 60 Hz offen bei 40°C: Ith=Ie=98 A, gekapselt: Ith=72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=200 A, gekapselt: Ith=180 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 – 60 Hz AC-3 220 V 230 V: P=22 kW, 380 V 400 V: P=37 kW, 660 V 690 V: P=35 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 – 60 Hz AC-4 220 V 230 V: P=7 kW, 380 V 400 V: P=12 kW, 660 V 690 V: P=17 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Elektrische Lebensdauer beachten., Stromart AC/DC: Wechselstrombetätigung

EAN/GTIN: 04015081073368
